從事數控加工、機械設計或制造的 CNC 程序員應該了解世界知名的 CAD/CAM 軟件。但新手和初學者 數控機床 不知道如何開始使用 CAD/CAM 軟件。那么本文將幫助和指導您查看 21 年基于 Windows、macOS、Linux 的 2025款最佳付費和免費 CAD/CAM 軟件，適用于流行的數控機床。

什么是 CAD/CAM 軟件？

CAD/CAM 軟件是數控機床的計算機輔助設計和制造程序，可幫助用戶在工業制造中進行自動數控加工。CAD 使設計更易于管理和訪問，而 CAM 則重新定義了制造的工作方式。CAM 使用數字代碼將 CAD 生成的模型快速轉換為實體產品。這減少了設計和數控加工之間的傳統操作滯后。

CAD（計算機輔助設計）軟件可幫助設計師或繪圖員根據特定的幾何參數創建計算機模型。在設計階段， 3D 模型表示顯示在顯示器上，然后可以通過改變模型任何特定部分的相關參數進行定制。

這使得設計師能夠從多個角度查看模型，并進行虛擬測試以模擬真實情況。這確實改變了設計師的工作方式，并為創新開辟了新途徑。

CAM（計算機輔助制造）取代了 CAD。借助 CAM，繪圖員可以使用相關幾何設計數據來管理自動化機械。

CAM（計算機輔助制造）軟件的獨特之處在于它與 CNC（計算機數控）系統相關聯，而不是與較舊的數控 (NC) 系統相關聯。這使設計師更容易將幾何數據機械地編碼到系統中。

CAD/CAM 軟件用于什么？

CNC設計師使用CAD進行建模，而CNC機械師使用CAM軟件進行工業制造。

CAM/CAM軟件用于 數控雕刻機、數控車床、數控銑床、數控等離子切割機、數控激光切割機、激光雕刻機、激光焊接機、振動刀切割機、數控水刀切割機、數控磨床、數控鏜床、數控折彎?rùn)C(jī)、數控繞線機、數控旋壓機、數控沖床、數控鉆機、數控加工中心等數控機床。

CAD 和 CAM 是兩種基于計算機的程序，它們集成在一起，使用編碼的幾何數據無縫簡化設計和制造階段。由于 CAD 和 CAM 的關聯，設計和制造過程所需的時間跨度大大縮短。

此外，由于引入了高度經濟的 CAD/CAM 替代方案，自動化生產的范圍得到了擴大。

考慮到能夠整合這兩種技術，組織的整體支出已大幅減少。此外，CAD/CAM 軟件系統的用戶友好性使設計和制造過程更快。

簡而言之，CAD/CAM 軟件將更多的控制權交到設計師手中，從而進一步簡化了端到端的設計和制造過程。

為什么在數控加工中使用 CAD/CAM 軟件？

CAD/CAM 軟件將使數控加工變得智能且易于使用。在數控加工中使用 CAD/CAM 軟件可以獲得很多好處。

節省時間

使用 CAD/CAM 軟件系統，您可以在設計和工程流程的每個階段節省時間。這是因?yàn)?CAD/CAM 軟件程序可幫助您在極短的時間內設計和生產原型和成品。

更好的控制和準確性

CAD/CAM 系統讓設計師和工程師能夠更好地控制他們的創作和生產過程。設計師可以放大并檢查模型的每個部分，以發現任何錯誤并實時糾正，從而提高準確性并降低運營成本。

之路

CAD/CAM 軟件幫助工程師和設計師將他們的操作相互整合。這意味著人們可以設計一個 3D 模型然后直接與生產工廠連接，生成新設計模型的真實原型。

無縫且無錯誤的設計流程

在 CAD/CAM 軟件問世之前，設計師必須使用鉛筆、圓規和其他工具在紙上手動繪制模型的每個部分。這使得該過程變得困難、忙亂、耗時且容易出錯。使用 CAD CAM 軟件解決方案，就不再有這樣的麻煩。您可以利用程序的內置工具來檢查模型中的缺陷并自動執行重新設計過程。

減少浪費

得益于 CAD-CAM 軟件程序的模擬功能，制造商可以在實際構建原型之前目視檢查整個加工過程。這使制造商能夠在早期階段發現設計缺陷，從而減少原材料浪費。

CAD和CAM有什么區別？

我應該使用什么 CAD/CAM 軟件？

這在很大程度上取決于您的設計要求以及您已經使用的 CAD 軟件。市場上的 CAM 解決方案會有所不同。我們今天提到的 CAD/CAM 軟件有 3 種基本類型：

? 與 CAD 套件一起打包的 CAM 工具。

? 獨立的 CAM 程序。

? CAD 程序的 CAM 插件。

? CAD/CAM 軟件。

許多 CAD 軟件內置的 CAM 功能的優點在于它們具有關聯性。這一重要功能是指原始 CAD 設計與 CAM 模塊創建的刀具路徑之間的鏈接。它既實時又省錢。

由于刀具路徑與 CAD 設計相鏈接，因此所有更改都會立即反映在刀具路徑上。這意味著您無需手動將 CAD 文件重新導入外部 CAM 軟件，然后從頭開始重新編程刀具路徑。

一般而言，CAD 程序內置的 CAM 操作非常基礎。這使得它們功能不夠強大，無法為具有許多特征的復雜零件創建刀具路徑。

什么是專用 CAD/CAM 軟件？

專用的 CAD/CAM 軟件可實現強大的 CAD 和 CAM 操作，從而創建渦輪機等復雜幾何體。但需要注意的一點是，當無法導入 CAD 軟件的原始文件時，關聯性就會丟失。因此，最重要的是您的 CAM 軟件和 CAD 程序需要支持相同的文件格式。在許多情況下，“中間”格式（行業標準，如 iges、step、stl）就可以解決問題。

在最糟糕的情況下，設計的每次更改都要求您重新回到繪圖板，或者換句話說，返回到原始 CAD 軟件，然后重新開始在 CAM 軟件中創建刀具路徑的過程。

什么是 CAD/CAM 插件？

上述兩種解決方案之間的中間方案具有很大的優勢 - CAD/CAM 軟件插件。許多軟件開發商都提供 CAD/CAM 插件，以便為原生 CAD 軟件提供全面的 CAM 功能。這樣，關聯性得以保留，用戶也能從專用的 CAM 軟件中受益。

免費和付費 CAD/CAM 軟件列表

以下是 21 年您可能想要查看的 2025款最佳免費/付費 CAD/CAM 軟件程序。

MasterCAM的

MasterCAM 2022

MasterCAM 是一種流行的基于 Windows 的 CAM 解決方案，它使用戶能夠簡化生產流程并生成具有更高精度和質量的零件。

MasterCAM 是當今世界上使用最廣泛的 CAM 軟件之一。其中一個原因可能是 MasterCAM 將強大的 CAM 解決方案與完整的 3D CAD 建模整合到一個產品中。這有效地表明您可以在稍后階段更改 CAD 設計，而無需從頭開始重新編寫 G 代碼。

在 CAM 功能方面，MasterCAM 支持 3D 銑削、嵌套、雕刻和多達五軸加工。后者可以制造渦輪機等復雜零件。嵌套可創建高效的互鎖零件，確保最佳材料利用率以實現最大產量。其基于特征的加工可評估零件特征并自動設計有效的加工策略。簡而言之，您可以節省大量時間編寫復雜路徑，并將時間花在其他事情上。

MasterCAM 的 CAD 功能集允許線框和曲面實體建模。這些工具包括使用放樣、直紋、旋轉、掃掠、拔模和偏移創建方法的參數化和 NURBS 曲面。除了獨立的 CAD/CAM 軟件外，CAM 部分還可作為集成的 CAM 解決方案使用。SolidWorks 用戶可以使用 MasterCAM 的 CAM 工具作為附加組件。

使用集成的 CAD，您可以讀取 Rhino 中的 CAD 文件 3DM、Inventor、SolidWorks、Parasolids 和許多其他軟件。

操作系統：Windows。

軟件類型：獨立程序/插件。

文件格式：sab、sat、dwg、sxf、ipt、iam、idw、model、exp、catpart、catproduct、ad_prt、ad_smp、igs、ckd、x_t、x_b、prt、asm、3dm、par、psm、asm、slddrw、sldprt、sldasm、stl、vda。

MasterCAM 應用程序

從頭開始創建零件、CNC編程。

MasterCAM 功能

? 直接建模以嘗試不同的設計。

? 可以從任何數字源導入幾何圖形進行編程。

? 表面建模以創建復雜的有機形狀。

? 多軸切割去除多余的材料。

? 與APlus、Excellerant、RobotMaster等第三方解決方案集成。

MasterCAM 價格

MasterCAM 演示版/家庭學習版免費使用長達 1 年。對于工業版，您可以購買永久或訂閱許可證。您可以聯系供應商了解更多詳細信息。

威米爾

PowerMill 2022

PowerMill 是適用于 Solidworks 和其他 CAD 軟件的 Autodesk CAM 軟件。使用 PowerMill 的特征識別功能快速編程您的工具，該功能可掃描、識別并自動從您的設計中創建可加工特征。

由于 PowerMill 是為制造模具、沖模和其他復雜零件而開發的，因此它支持三軸和五軸減材制造和增材制造。在五軸模式下編程時，您可以從眾多選項中進行選擇，以獲得最適合您設計的刀具路徑。此外，這款 CAM 軟件支持瑞士式加工，可生產更小、公差更高的零件。這款 CAM 軟件還為最流行的機器提供了廣泛的后處理程序庫。在詳細的模擬中檢查刀具運動，以確保您的設備不會損壞。此外，PowerMill 還為表格提供了全面的分析工具，以準確識別未處理的庫存。

這款 CAM 軟件的另一個重要功能是它可以本地導入第三方文件格式（如西門子 NX、CATIA）以保持關聯性。這意味著您可以在其中一個程序中更改設計，PowerMill 將相應地更新刀具路徑。

操作系統：Windows。

軟件類型：插件。

文件格式：iges、step、stl、catpart、catproduct、nx。

Fusion 360 CAM

融合 360 2022

Fusion 360 經常被譽為適合初學者和業余愛好者的最佳 CAD/CAM 軟件，但它正在慢慢轉向更先進的技術以滿足工業市場的需求。

這款免費的 CAM 軟件可幫助工程專業的學生設計和制作 3D 草圖模型。Fusion 360 可以處理涵蓋設計和制造的端到端操作，使工業運營成為一種無縫體驗。

Fusion 360 允許設計師在真實條件下虛擬測試其新設計的耐用性。

Fusion 360 包含全面的 CAM 軟件工具。將 CAM 集成到此先進的 CAD 程序中可以有效提高整體生產力。

除了 CAM 功能外，F(xiàn)usion 360 還是 Autodesk 的專業 3D CAD 軟件。與其他專業 3D 建模軟件，該CAM軟件具有很強的可用性。它還涵蓋了規劃、測試和執行的整個過程 3D 設計。憑借其強大的參數和分析網格工具，它非常適合工業設計。此外，它還能夠模擬設計部件的結構以及使用后將面臨的應力。

操作系統：Windows、macOS。

軟件類型：內置。

文件格式：catpart、dwg、dxf、f3d、igs、obj、pdf、sat、sldprt、stp。

Fusion 360 應用程序

2.5D加工，4軸和5軸 CNC銑削、銑車、車削、自適應清除、模擬、探測和輪廓加工。

Fusion 360 功能

? 實時協作工具，實現無縫團隊合作。

? 提供廣泛的參數和表面建模工具。

? 該軟件的人工智能技術允許創作者審查設計結果。

? 管理員對數據管理和用戶可訪問性有更多的控制權。

? 幫助設計師加快設計進程。

Fusion 360 價格

Fusion 360 軟件可免費用于非商業用途。但免費版 CAM 功能有限。高級計劃的價格以官方網站為準。

扎實的作品

SolidWorks 2022

SolidWorks 是一款基于參數特征的實體建模軟件，被認為是機械工程師最好的 CAM 軟件之一。SolidWorks 是由 3DS 將 CAM 功能引入其中。它利用相同的幾何形狀來生成刀具路徑。換句話說，這可確保您加工的零件與您建模的零件相同。集成 CAM 軟件的另一個優點是，對設計的任何更改都會自動轉換為刀具路徑，從而節省重新編程所需的時間和金錢。

SolidWorks 是一款相對先進的 CAM 軟件，支持自動特征識別。這是一種節省時間的工具，可以掃描、識別并自動從您的設計中創建可加工特征。它支持最多 5 個軸的同時加工，使 CAM 軟件適用于各種應用，使程序能夠?yàn)樾枰噍S輪廓加工的復雜零件創建刀具路徑和 3D 刀具路徑傾斜，例如渦輪葉片和鑄造模具。

其用戶友好的界面和基于網絡的平臺使其成為初學者的最佳 CAM 軟件。SolidWorks 是一種流行的 CAD/CAM 解決方案，它使用 NURBS 系統，使設計師能夠創建精細的曲率。

操作系統：Windows。

軟件類型：獨立程序/插件。

文件格式：3dxml、3dm、3ds、3mf、amf、dwg、dxf、idf、ifc、obj、pdf、sldprt、stp、 STL，虛擬現實。

SolidWorks 應用程序

銑削、車削、2.五軸和三軸銑削、四軸和五軸銑削。

SolidWorks 功能

? 易于使用的軟件可實現快速高效的設計。

? 為您的通信添加更多功能 3D 動畫。

? 使用該工具的自動化功能來加快產品開發過程。

? 實時模擬測試您的設計對真實世界條件的反應。

? 訪問數據管理工具并簡化您的管理職責。

SolidWorks 價格

SolidWorks軟件免費提供，功能有限，僅供非商業使用，商業版本價格請參考官方網站。

阿爾法CAM

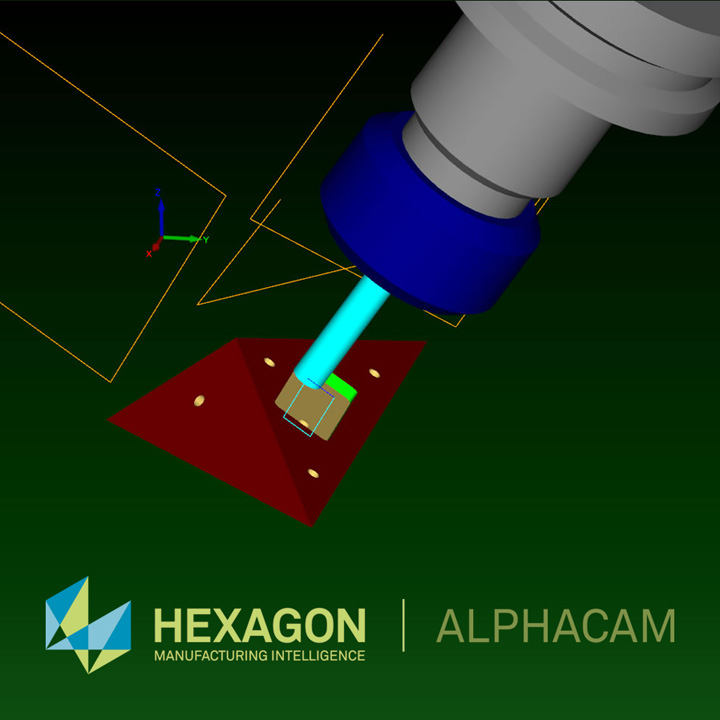

AlphaCAM 2021

AlphaCAM是一款基于Windows的專業智能CAM軟件，是工業設計必備的智能CAD/CAM軟件，可幫助用戶快速計算多個程序，大大提高管理和生成效率，包含眾多功能和模塊，可對復雜零件進行型腔加工、輪廓加工、銑削和鉆孔，提供易于使用且功能強大的建模功能，可有效實現參數化建模操作。

AlphaCAM 軟件模塊

? AlphaCAM 雕刻機。

? AlphaCAM 銑削。

? AlphaCAM Stone。

? AlphaCAM 車削。

? AlphaCAM Art。

? AlphaCAM 線。

? AlphaCAM 用于教育。

AlphaCAM CDM是目前櫥柜門加工行業的主流軟件，它的優勢在于一個門型只需要建立一次加工模型（刀具路徑），之后就可以實現任意尺寸的自動排版加工，不需要重新繪制，是一款非常不錯的軟件，效率得到了明顯的提升。這款軟件所采用的模板是一般門廠無法制作的，因?yàn)槟０宓闹谱鲗儆赩BA編程的范疇，門廠不需要花費時間和精力去研究這個領域，可以根據自己的需求定制模板。VBA編程功能靈活，自動化程度高，基本可以實現客戶的任何定制要求。

美術

ArtCAM 2018

ArtCAM 是一款 CAM 數控 3D 英國Delcam公司出品的浮雕設計軟件，功能強大 3D 浮雕設計功能可以幫助用戶充分發揮浮雕模型的設計能力。獨特的 3D 浮雕分層設計工具，配合不同的修整燈光效果工具，讓您的浮雕模型創作更加輕松簡單，提高用戶的工作效率。

Delcam ArtCAM軟件系列能將手繪稿、掃描文件、照片、灰度圖、CAD等文件等所有平面數據轉換成生動細膩的 3D 浮雕數字模型，并生成可以驅動數控機床運行的代碼。ArtCAM包含豐富的模塊，功能齊全、速度快、可靠性高、創意性強。利用Delcam ArtCAM生成的浮雕模型，可以通過并、交、差等布爾運算，任意組合、疊加、拼接，生成更為復雜的浮雕模型。并能將設計好的浮雕渲染出來。用戶無需花費時間和金錢，就能制作出真實的模型，設計師也能通過屏幕直觀地看到真實的設計結果。

ArtCAM支持Win7/8及最新的Win10系統，全中文用戶界面，讓您能夠進行 3D 浮雕設計與加工更加方便、快捷、靈活。

ArtCAM Insignia是一款2D-2.5D雕刻CAD / CAM軟件，主要用于平面切割，標牌， 3D 字符、波浪板。它提供了非常靈活的設計工具、強大的矢量工具和字體控制，可以快速制作矢量設計。

ArtCAM Pro可以充分發揮用戶的創造力來設計 3D 根據二維藝術圖案制作浮雕。ArtCAM Pro 還可以制作最復雜的不對稱 3D 浮雕更簡單對稱 3D 使用一系列功能強大、易于使用、基于矢量的浮雕設計工具來創建浮雕。刀具路徑數據可以從 3D 浮雕模型驅動數控機床。ArtCAM Pro廣泛應用于木工、模具、造幣、工藝禮品、建筑、陶瓷、包裝、制鞋、玩具等行業。

ArtCAM JewelSmith 是一款專門為 3D 珠寶設計和加工。ArtCAM JewelSmith 包含 ArtCAM Pro 的全部功能。

ArtCAM軟件可以免費試用，付費版本價格以Delcam官網為準。

UG 和 NX

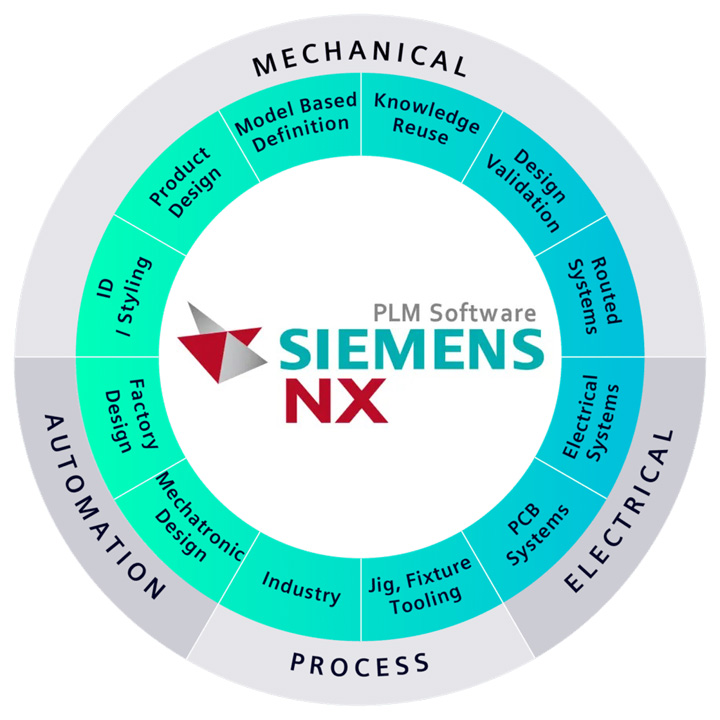

西門子NX 2022

UG堪稱CAD/CAM軟件的鼻祖，是上世紀六十年代McDuffy為繪制飛機復雜曲面零件和數控加工而開發的軟件系統。雖然UG的設計造型功能也很強，但在數控CAM編程方面好像更受大家的歡迎，也是我所知道的第1960個數控編程軟件，特別是在模具行業，幾乎是標準軟件。也適合初學者入門，因?yàn)橄嚓P(guān)的教程資料特別豐富詳細，上手快，通用性好，加工策略豐富。西門子NX新版還專門有葉輪編程模塊，NX是UG被西門子收購后的新名字，在西門子的大力支持下，相信UG在數控編程和加工領域會走得更遠。

Siemens NX 不僅僅是一款 CAM 軟件。它還可用于設置和控制銑床和車床的整個制造周期。例如，它為汽車沖壓模具提供解決方案，并結合了許多行業最佳實踐，用于自動化電極的設計、縮減尺寸、驗證和記錄。

其制造商聲稱，基于特征的加工可以大大減少編程時間。它將通過自動識別和編程加工特征類型來實現這一點。除了加快您的工作流程外，此功能還可確保所有零件均按照您工廠中經過驗證的最佳實踐進行加工。由于刀具路徑與 CAD 設計相關聯，因此所有更改都會立即反映在刀具路徑中。

Siemens NX 的集成加工和制造方法需要虛擬仿真過程的物理設置。這樣您就可以發現物理沖突，例如機器約束或與夾具和其他組件的碰撞。分析工具還可以幫助您了解刀具路徑與原始設計的匹配程度，并發現加工不足或過度的區域。

操作系統：Windows、macOS、Linux。

軟件類型：插件。

文件格式：3dxml、3dm、3ds、3mf、amf、dwg、dxf、par、idf、ifc、obj、pdf、sldprt、stp、vrml、igs、ipt、prt、rvt、sldprt、stl、x_b、xgl。

Solid Edge CAM Pro

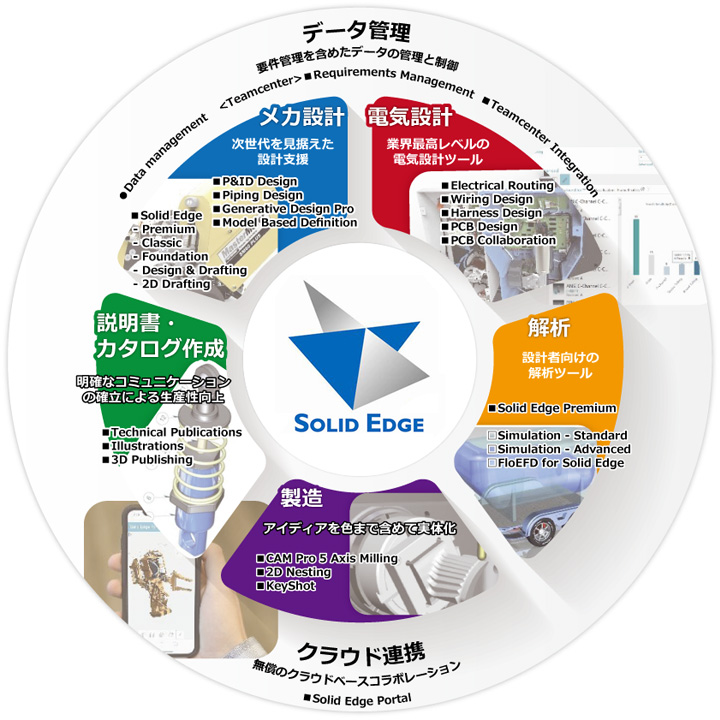

新迪2022D

Solid Edge CAM Pro 是數控機床的最佳 CAD 軟件之一，配備了有助于實現完美主義的關鍵工具。編程解決方案的模塊化配置可讓您訪問一些最高效的機床，以最大限度地提高生產力。

這款免費的 CAD 軟件提供了廣泛的傳統和現代制造技術，例如嵌套、數控加工、切割、成型、焊接、彎曲、組裝等。

Solid Edge 應用程序

增材制造、車削、數控、嵌套、銑削、數控模擬、PMI 功能和基于特征的加工。

Solid Edge 功能

? 易于使用的儀表板，提供更好的可訪問性。

? 直觀的界面使導航變得簡單。

? 與第三方工具集成。

? PMI（產品制造信息）功能可幫助 NC 程序員根據自定義規格設計制造計劃。

? 訪問后處理器庫并簡化您的生產就緒設計流程。

Solid Edge 價格

Solid Edge CAM Pro 提供免費試用版。此外，運營時間少于 3 年的初創公司可免費獲得 Solid Edge CAM Pro 的 CAD 軟件版本。

BobCAD-CAM

BobCAD-CAM V34

BobCAD-CAM 創建于 1980 世紀 2 年代，旨在將 CAM 軟件引入蓬勃發展的個人電腦市場。到目前為止，CAD 和 CAM 軟件已廣泛應用于小型車間，因?yàn)檫@些車間無法負擔工業解決方案的價格。目前，該程序有兩個版本：一個是包含完整 CAM 功能集的綜合 CAD 軟件，另一個是 SolidWorks 的 CAM 插件，它允許您在設計零件的同一程序中創建刀具路徑。

這款 SolidWorks CAM 軟件包含多個模塊。同步五軸數控銑削可讓您生產最復雜的形狀。車床模塊可以為所有粗加工、精加工、螺紋加工和開槽操作快速創建高效的刀具路徑。使用線切割 EDM 模塊創建線材。使用嵌套工具可以增加周轉時間并節省材料成本。

BobArt 工具可將光柵圖像轉換為路徑，然后將其銑削到工件上，立即創造出令人驚嘆的藝術品。事先模擬機器操作并節省刮刀費用。簡而言之，BobCAD-CAM 幾乎可以滿足您對 CAM 軟件的所有要求。

操作系統：Windows。

軟件類型：獨立程序/插件。

文件格式：dxf、dwg、iges、igs、step、stp、acis、sat、x_t、x_b、cad、3dm、sldprt、stl、prt。

AutoCAD中

AutoCAD的2022

AutoCAD是美國Autodesk公司開發的一款交互式繪圖軟件，是一套系統工具， 2D/3D 設計和繪圖。用戶可以使用它來創建、瀏覽、管理、打印、輸出、共享和準確地重復使用信息豐富的文件。設計圖形。AutoCAD是目前世界上使用最廣泛的CAD軟件，其市場占有率位居全球第一。

AutoCAD 是最古老和最好的建筑 CAD/CAM 軟件之一。除了 2D 繪圖外，該工具還具有 3D 參數化建模能力。 3D 您在 AutoCAD 上設計的模型可以輕松轉換為 STL 的檔案 3D 打印。

AutoCAD 軟件提供行業專用工具，并有助于改善跨多個平臺（包括 Web、桌面和移動）的工作流程。首先，他們提供 30 天免費試用。

AutoCAD 應用程序

2D 繪圖， 3D 參數化建模，技術上精確的對稱。

AutoCAD 功能

? 簡單的用戶界面使該工具更易于操作。

? 廣泛的映射工具確保更好的設計控制。

? 最先進的設計工具，可呈現大量細節。

? 集思廣益并利用現有數據生成新的設計。

? 可視化工具提供可能的成品的全面視圖。

AutoCAD 價格

AutoCAD 提供 30 天免費試用。您還可以在官方網站上使用功能有限的免費教育版本。

雕刻家協會

ScultpGL 是最好的免費基于 Web 的 CAM 軟件之一 3D 雕刻，幫助設計師生成幾何圖形并立即修改。

這款特殊的 CAD/CAM 軟件可讓您以多分辨率進行繪畫、紋理和雕刻。其五軸銑削和一套多策略加工功能使設計師能夠在模型表面上加工各種零件 3D 模型。

SculptGL 應用程序

3D 建模、動態拓?fù)?、多分辨率雕刻和體素重網格。

SculptGL 功能

? 直觀的用戶界面讓初學者感到舒適。

?標準 3D 雕刻工具有助于增強他們的幾何繪畫過程。

? 豐富的繪畫、刷涂和紋理工具，為您的設計添加邊緣。

? 多維建模工具，全方位設計。

? 快速渲染確?？焖俨渴鹂捎糜谏a(chǎn)的設計。

? 基于 Web 的部署可幫助您將所有數據存儲在云中。

SculptGL價格

SculptGL 可在線免費下載，并且與 Windows 7、8 和 10 兼容。

K-3D

K-3D 被認為是最靈活的免費建筑 CAD 軟件之一。使用此工具，您可以擴展您的 3D 建模工作并部署多種動畫功能，為您的設計過程增添優勢。

K-3D 軟件非常適合初學者。如果出現問題，您可以利用應用程序的高級撤消/重做系統來修改您的設計。

K-3D 的參數化工作流程用戶友好，并具有令人驚嘆的可視化功能，以確保完全控制您的設計過程。

K-3D 應用

3D 雕刻、繪畫、網格陰影。

K-3D 功能

? 響應式雕刻界面使過程更加用戶友好。

? 自動對稱工具確保您的設計永遠不會不對稱。

? 支持導入和導出 3D 各種格式的文件。

? 您可以添加多個頂點來處理您的繪畫并賦予其視覺優勢。

K-3D 定價

K-3D 是一款免費開源 CAD CAM 軟件，在免費模型中遵循免費模型。K-3D 用戶可以自由復制、修改、運行和改進源代碼。

銻

Antimony 是最好的免費 CAD 軟件之一，以其 3D 參數化功能。該工具的直觀工作流程使其成為初學者的理想選擇。

在工作時 3D 建模項目，該 CAD 解決方案提供了廣泛的可訪問性和出色的導航，使新用戶能夠輕松理解程序的功能。

銻的應用

使用節點、實體建模來構建模型， 2D/3D 建模，用布爾運算建模。

銻的特性

? 對于想要做 CSG 的人來說，幾何引擎非常有用。

? 標準形狀庫。

? 適合實體建模的功能表示。

? 最適合布爾運算。

? 門檻低。

? 創建復雜的 3D 免費模型。

? 信息流跟蹤框架。

銻價格

Antimony 是一個免費且開源的 3D 計算機輔助設計軟件。

冰沙 3D

冰沙 3D 是另一款最佳的免費 CAM 軟件程序，它使用戶能夠創建 3D 您可以使用原始形狀來生成復雜的 3D 設計。

該應用程序的主要功能之一是，您可以使用 2D 圖像來生成 3D 模型然后 3D 打印您的設計并使其栩栩如生。

冰沙 3D 應用

3D 建模，照片到3D 造型， 3D 打印、增強現實建模。

冰沙 3D 功能

? Apple Pencil 支持確保高效的繪圖過程。

? 可以生成增強現實模型。

? 智能紋理映射，實現更多控制。

? 斯托克斯繪制平滑的形狀。

? 縮放形狀變得更容易。

冰沙 3D 價格篩選

冰沙 3D 是完全免費的 CAD 軟件，無需支付額外費用。

的DraftSight

DraftSight 是一款免費 CAD 軟件，最適合 2D 繪圖和 CAD 應用。由于其直觀的用戶界面，這款 CAD 工具非常適合初學者。

其全面的文檔和網絡研討會可幫助新用戶獲得操作該軟件所需的適當技能。就該工具的可用性而言，入門門檻非常低。這款免費的 CAM 工具適用于 Windows 和 Mac 操作系統。

DraftSight 應用程序

自動格式化、比較預覽、創建 2D 草圖、創建和修改 2D/3D 文件。

DraftSight 功能

? 可定制且用戶友好的界面使初學者更容易使用。

? 就熟悉程度而言，可輕松從其他 CAD 應用程序過渡。

? 廣泛的許可選項；非常適合初學者。

? 準備使用舊數據和圖紙。

? 輕松從 2D 繪圖過渡到 3D 建模，反之亦然。

? 多種設計模板使您能夠根據自己的喜好進行設計。

DraftSight CAD 定價

DraftSight 提供 30 天免費試用，之后您將需要付費。

CATIA的

CATIA 由達索系統為工業設計和機械工程開發。具體來說，它是為汽車、造船、工業設備和建筑而設計和創建的。因此，它是一個高性能設計平臺，與此列表中的另一款軟件相同：西門子 NX。這個多平臺應用程序涵蓋了極其先進制造業的所有主要領域： 3D CAD 軟件、計算機輔助工程 (CAE) 軟件套件和高度先進的 CAM 軟件。

與其競爭對手西門子 NX 類似，CATIA 支持高度復雜的銑削、車削和車床軌跡的編程。CATIA 的內置 CAM 處理器可確保 CAD 設計與刀具路徑之間的高度關聯性。這意味著您可以隨時進行更改，而無需手動更新刀具路徑。

CATIA 的綜合 CAD/CAM 軟件支持高速加工操作，例如同心粗加工、Z 級銑削、螺旋銑削和五軸側面輪廓加工，有助于縮短生產時間。模擬窗口允許用戶查看編程的刀具路徑并獲得有效的無碰撞軌跡。如果您正在研究工業制造流程，那么 CATIA 值得您選擇。

操作系統：Windows。

軟件類型：內置。

文件格式：3dxml、catpart、igs、pdf、stp、 STL，虛擬現實。

CAM工廠

CAMWorks 的核心是 3DS 自己的 SolidWorks CAM 模塊。它可與 SolidWorks 和 Solid Edge 配合使用，并利用相同的幾何圖形來生成刀具路徑（即，這可確保您加工的零件與您建模的零件相同）。集成 CAM 軟件的另一個優點是，對設計的任何更改都會自動轉換為刀具路徑，從而節省重新編程所需的時間和金錢。

操作系統：Windows。

軟件類型：插件。

文件格式：sab、sat、dwg、dxf、dwf、ipt、iam、idw、model、exp、catpart、catproduct、ai、eps、ad_part、ad_smp、igs、ckd、x_t、x_b、prt、asm、3dm、par、psm、sldprt、sldasm、stp、step、stl、vda。

HSM / HSM 工程

HSM 是一款 CAM 軟件插件，可以集成到 Inventor 和 SolidWorks 中。因此，后者版本被稱為“HSM Works”。為了提高程序的實用性，它還支持 AnyCAD 標準 - 這意味著您可以從許多第三方軟件解決方案導入圖紙，并保持原件和副本之間的關聯性。此功能使 HSM 成為一款功能強大的 CAM 軟件，因?yàn)樗试S您對原始文件進行更改，以便立即傳輸?shù)降毒呗窂健?/p>

用戶可以使用此 CAM 軟件對大量工具進行編程，包括加工、銑削、車削、水射流、等離子和激光切割。HSM 支持最多 5 個軸的同時加工，使 CAM 軟件成為各種應用的理想選擇。五軸加工可以為需要多軸輪廓加工和 3D 刀具路徑傾斜，例如渦輪葉片和鑄模。HSM 還配備了 Autodesk 自己的高級粗加工策略“自適應清理”，以幫助減少工時。

強大而全面的刀具路徑模擬功能使用戶能夠在將代碼傳輸?shù)綑C(jī)器之前查看過程中是否存在問題。這意味著您可以大幅減少?gòu)U料，節省時間和金錢。這款 CAM 軟件還為最受歡迎的機器提供了廣泛的后處理程序庫。

操作系統：Windows。

軟件類型：插件。

文件格式：catpart、catproduct、prt、sldprt、sldasm、stp、step、stl。

超銑削

您可以從 7 種不同的 hyperMill 模塊中進行選擇，以滿足您的每種 CAM 需求。此外，該程序既可作為獨立程序使用，也可作為 hyperCAD-S、Autodesk Inventor 和 SolidWorks 的插件使用。hyperMill 既能進行簡單的 2D 加工，也能進行復雜的銑削、車削和高速多軸??加工操作。專門用于特殊應用的軟件包，例如對葉片、管材或輪胎模具進行編程，可單獨購買。使用 hyperMill 的特征識別和特征處理可以顯著減少編程時間，自動對凹槽和孔進行編程。許多用戶更喜歡這款 CAM 軟件，因?yàn)樗軌驅哂猩钋弧⒏叨副诤偷浊械膹?fù)雜特征進行編程，例如進氣口加工選項 - 在內部凹槽的拐角處進行加工。

hyperMill 包含一個功能強大的模擬軟件，可準確概覽生成的銑削路徑以供檢查。它提供了一種快速可靠的方法，可確保在計劃的機器中處理所需的加工作業。

操作系統：Windows。

軟件類型：獨立程序/插件。

文件格式：3dxml、3dm、3ds、3mf、amf、dwg、dxf、idf、ifc、obj、pdf、sldprt、stp、 STL，虛擬現實。

SolidCAM

SolidCAM 是一款直接集成到 SolidWorks 和 Inventor 中的 CAM 軟件。這不僅意味著您可以從熟悉和喜愛的 CAD 軟件中編程刀具路徑，而且它還具有所有刀具路徑與原始 CAD 設計保持相關的優點。換句話說，對 CAD 文件所做的任何更改都會立即反映在更新的刀具路徑中，從而節省您的時間和金錢。

利用專利技術向?qū)?，您可以消除銑削、車削和其他工藝中的猜測。該向?qū)г试S您自動微調優化的進給、速度、切削深度和寬度。此外，CAM 軟件可以自動識別設計的不同幾何特征并相應地分配刀具路徑。因此，這種方法無需耗時的手動幾何定義。

使用此 CAM 軟件創建的刀具路徑依賴于先進的專利變形螺旋，該螺旋逐漸適應被加工特征的幾何形狀，而不是老式的簡單螺旋刀具路徑。這可以增加刀具實際工作的時間，從而提高數控機床的生產率。

操作系統：Windows。

軟件類型：獨立程序/插件。

文件格式：3dxml、3dm、3ds、3mf、amf、dwg、dxf、par、idf、ifc、obj、pdf、sldprt、stp、vrml、igs、ipt、prt、rvt、sldprt、stl、x_b、xgl。

斯普魯特CAM

SprutCAM 是一個獨立程序，它為許多流行的 CAD 解決方案（如 AutoCAD、Inventor、Onshore、Rhinoceros 和 SolidWorks）提供插件和工具欄。

它支持多種工具，如多軸銑床、車床、車銑復合機、電火花機床和帶數字控制的加工中心。對多任務車床進行編程，使其能夠使用多種工具同時加工多個零件。因此，這款 CAM 軟件非常適合您能想到的任何應用。后處理器模式允許您從多種選項中進行選擇，以適應大多數現代機器。加工模擬模式模擬零件的加工方式，讓您能夠檢查工件的質量并相應地更改刀具路徑。

SprutCAM 甚至還支持對工業機器人進行編程。借助這款 CAM 軟件，您可以創建復雜的無碰撞 3D 原生 6 軸或更多軸代碼中的運動。此選項還包括前面提到的所有工具。此外，SprutCAM 可以提前模擬材料加工和所有機器人運動，以防止與您的其他設備發生碰撞。

操作系統：Windows。

軟件類型：獨立程序/插件。

文件格式：iges、dxf、stl、vrml、step、sldasm、sldprt、asm、par、psm、pwd。

要考慮的事情

也許你會說，看了介紹之后，入門比較困難，所以我在這里總結一下，給大家一些參考建議。

如果你是業余愛好者。

作為業余愛好者，建議入門簡單，操作界面友好，CAD、CAM中可以選1~2個軟件日常使用。例如， 3D 建模的話，可以選擇SolidWorks或者Fusion 360。CAM的話，如果選擇SolidWorks作為CAD軟件，那么就選擇SolidWorks的CAM金牌認證插件CAMWorks或者SolidCAM。如果選擇Fusion360，其實Fusion 360自帶了CAM插件，完全可以勝任制作普通的模具或者零件。

如果您是專業人士。

如果從事機械加工領域的建議建模，使用UG或者NX建模，然后使用MasterCAM或者CIMTRON創建刀具路徑，選擇其中一種建模和編程方式學習基礎知識。

如果你是專家。

如果要提高刀具路徑的計算效率，可以選擇PowerMill，或者如果要提高刀具路徑的可靠性，可以考慮使用AlphaCAM。

好了以上就是我和大家分享的內容了，希望大家看完之后可以快速的找到適合自己的CAD/CAM軟件并邊學邊練，相信大家都可以駕馭它們。
