介紹

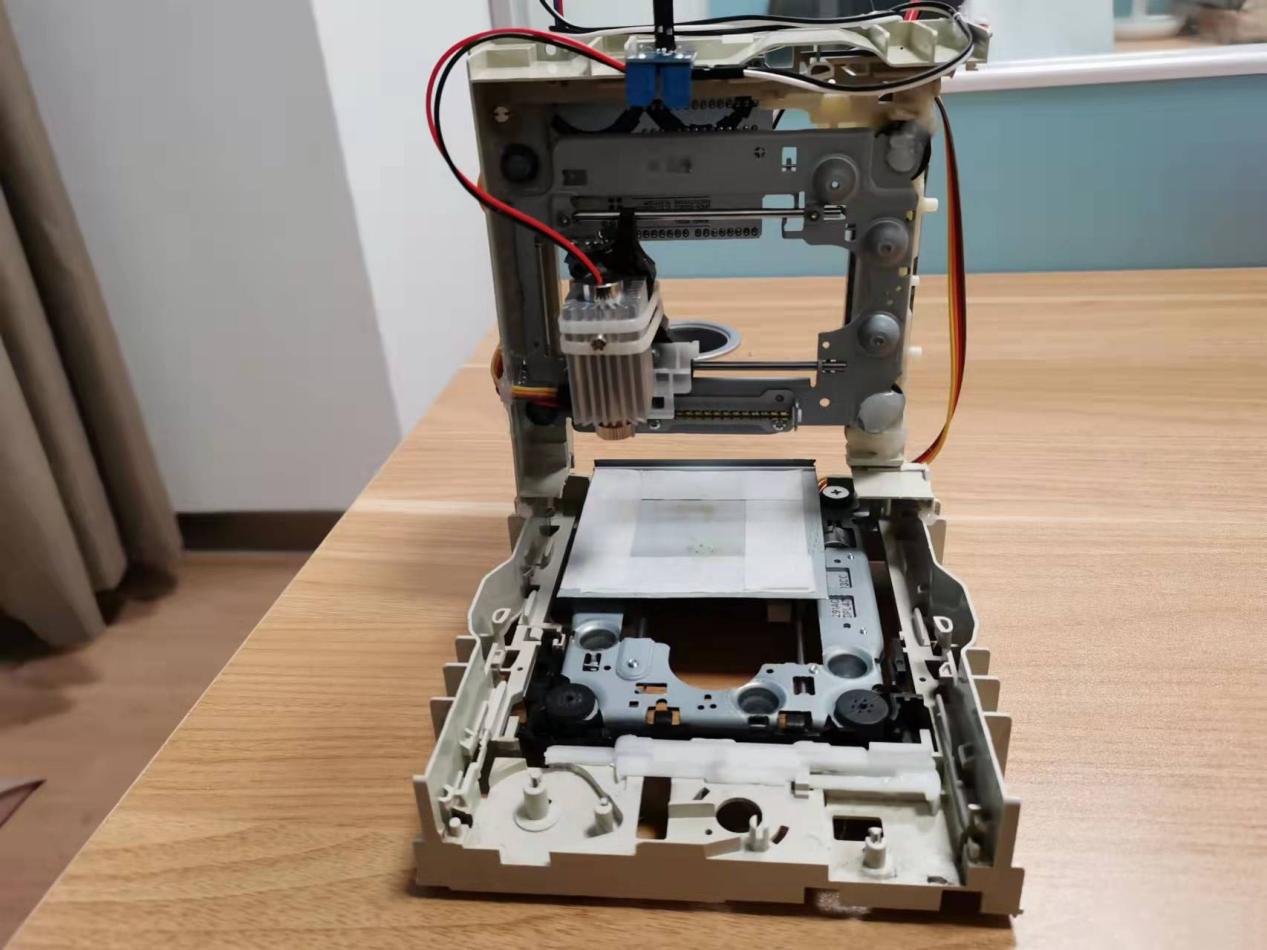

我很懷疑有人能用2張舊DVD-ROM（CD-ROM和DVD-RW可選）和一些小零件做出一個臺式激光雕刻機套件。所以我自己做了，花了5天時間（包括買東西和其他快遞的時間），終于DIY了一個激光雕刻機套件。很有成就感，現在我來手把手教你。
互聯網上有各種關于使用廢棄光驅改裝激光雕刻機的文章， 激光切割機但現有的文章要么講解不清，要么成本高且工具繁多，本文整合資源，選擇最優方案，采用簡單且成本低廉的修改方法，僅供參考。
在這里我將展示如何制作一個簡單的 激光雕刻機 使用從舊臺式電腦拆下來的DVD-ROM，以Arduino作為主控制器，使用GRBL軟件控制步進電機的運動和激光模塊的操作，可以用來雕刻和切割木材、紙張、皮革、丙烯酸和塑料。
物品清單
所有可能需要的物品都盡可能的考慮到了，除了護目鏡，其他工具都不是必須的，都是搭建過程中會用到的，所以順便列出來。
組件清單
| 名稱 | 數量 | 備注 |
| Arduino 控制板 | 1 | |
| CNC 防護罩 V3 | 1 | |
| A4988 驅動模塊 | 2 | DRV8255也可以用，A4988就夠了，這2個驅動直接插到CNC Shield V3里就可以了。 |
| DVD-ROM光碟 | 2 | 也有人用DVD-RW來換激光頭，但是需要很強的動手能力，不建議初學者使用。 |
| 250mV 650nm 激光 | 1 | |
| 12mm 激光輻射器 | 1 | |
| MOS觸發開關驅動模塊 | 1 | 將PWM信號轉換為激光電壓。 |
| 12V電源 | 1 | 可以使用鋰電池或者12V電源匹配器。 |
必備工具
1.萬用表。
2.烙鐵。
3.膠槍。
4.迷你電動研磨機。
5.650nm 激光護目鏡（激光會對眼睛造成不可逆的傷害，確保每個人在打開激光電源前都佩戴激光護目鏡，并確保護目鏡能夠保護 650nm 激光波長）。
DIY步驟
第一步、 拆卸 DVD-Rom
1.1. DVD-Rom 驅動器中只需要步進電機組件和激光二極管。我沒有找到我的 DVD-Rom 附帶的塑料部件，這非常難拆卸。所以我拆開了 3 個 DVD-Rom 驅動器，只使用了兩個的零件。拆卸過程非常困難，我拆開的大多數 DVD-Rom 驅動器都是如此。
1.2. 卸下驅動器底部的螺絲后，您可以像掀開蓋子一樣將其掀開。您很可能會在底蓋下看到 2 塊電路板，這兩塊電路板對我們來說都沒用。但請記住保留其他有用的部件以用于其他手工制作項目。例如，有一個小型直流電機值得留在前電路板下。
1.3. 現在你應該把前面板和前托盤一起拆下來。當你拉出托盤時，前面板就會松動（只需使用發夾和前面板上的小孔即可）。
1.4. 接下來的步驟需要卸下螺釘，也許還需要一些蠻力。卸下兩個電路板。小心連接步進電機的電纜。這個電機需要拆下。
1.5. 如果你將 DVD-Rom 驅動器正面朝上放置并卸下頂蓋，你應該會找到我們要找的東西 - 步進電機組件。擰下螺絲，然后將其取出。
1.6. 現在我們已經拆下了步進電機組件，是時候進行一些清潔了。拆下主軸電機，它可能很有用，但我發現它太笨重了，無法驅動，所以我放棄了它們。它們通常用 3 個非常小的螺絲固定，盡管有時它們是較大組件的一部分，因此在拆卸它們時要小心，不要折斷支撐鏡頭的 2 個桿。
1.7. 至于鏡頭，就用最合適的方法把它拆下來，留下一個光滑的表面，然后再在上面連接一些其他部件。注意不要損壞DVDR驅動器的激光二極管。

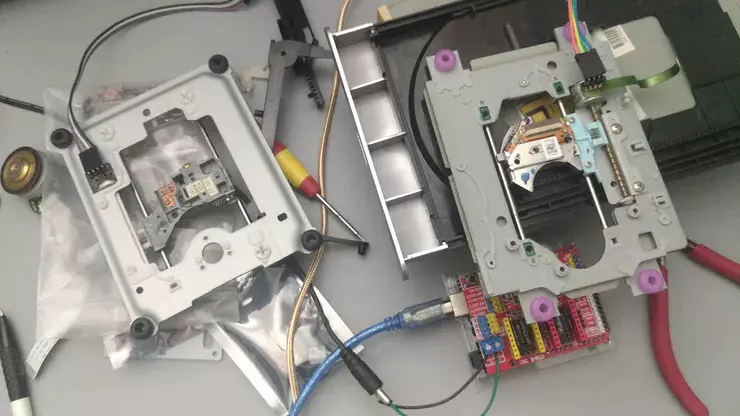

第二步、焊接步進電機電纜
拆解結構中，步進電機的位置如圖所示：
不同光驅的步進電機不一樣，所以線序不好確定，不過我們可以觀察從步進電機引出的線纜，按照線纜的焊接順序就可以了。（先不考慮接線問題）
第三步、連接電路

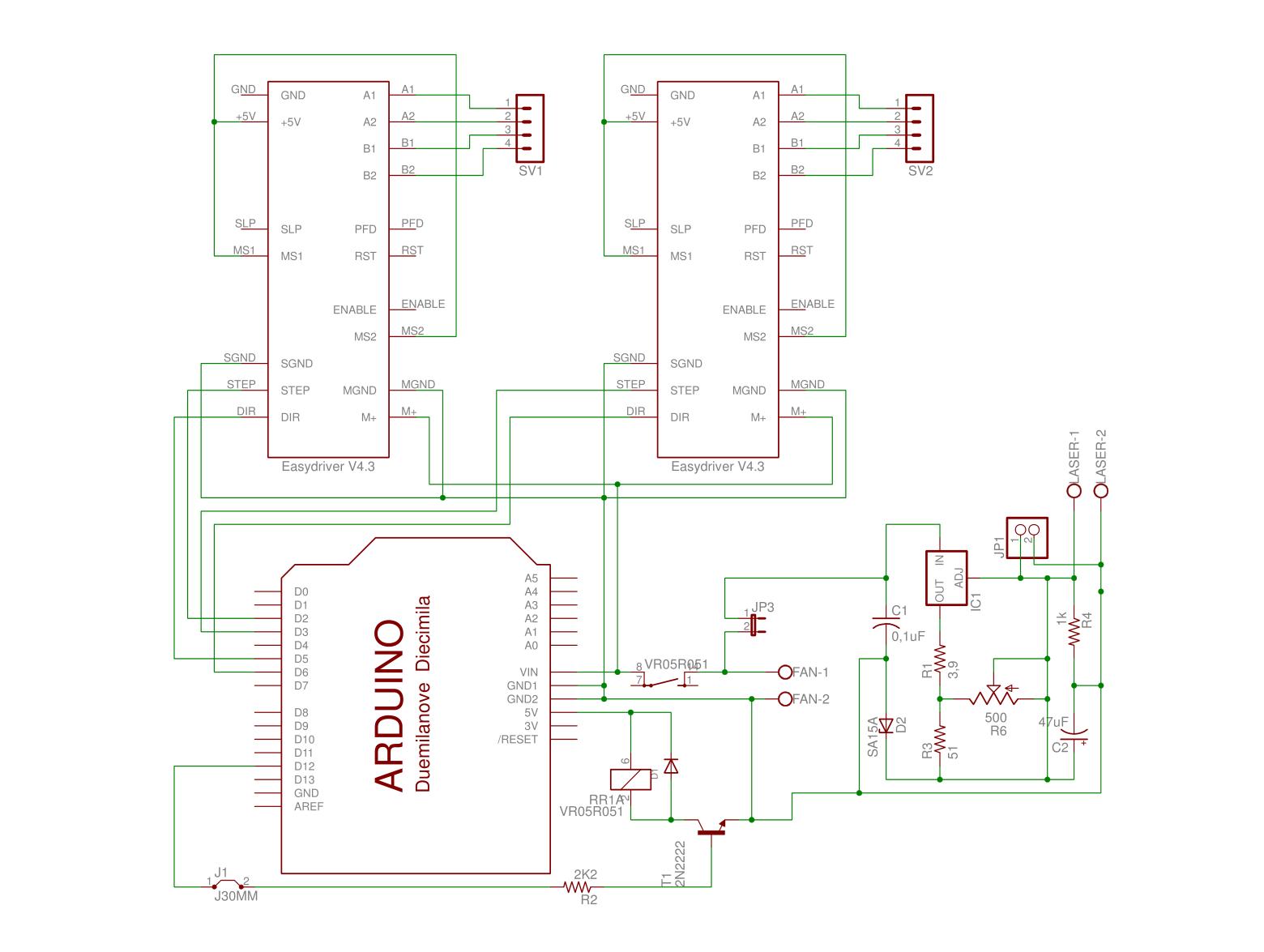

電路連接如圖所示：
將萬用表調到通斷檔，將萬用表正負極接在2個相鄰的引腳上，萬用表發出的聲音就是通道，也就是同一個線圈。此步進電機是4線2相步進電機，有2組線圈，我們只要確認一下就可以了。

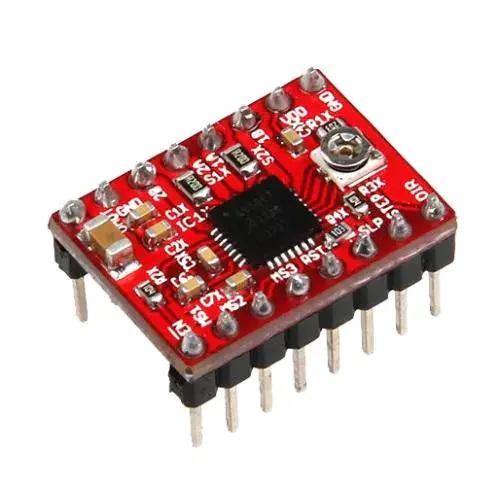

項目中需要用到的A4988步進電機驅動模塊。

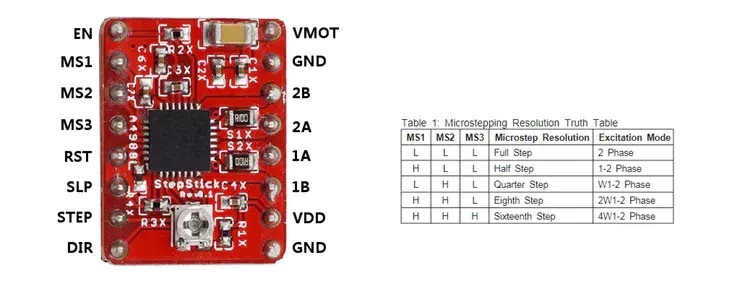

引腳定義及細分分辨率配置。

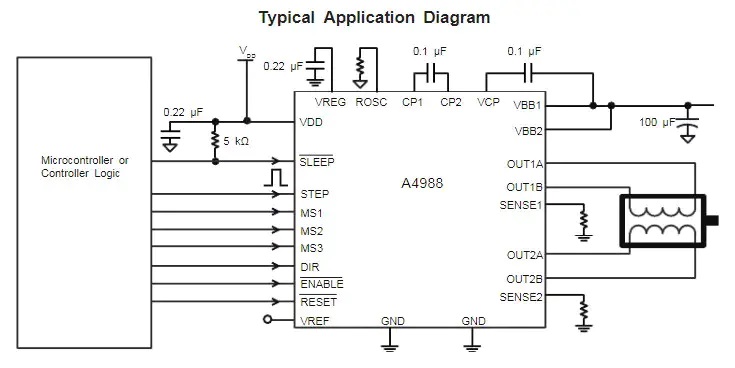

A4988典型應用電路圖。

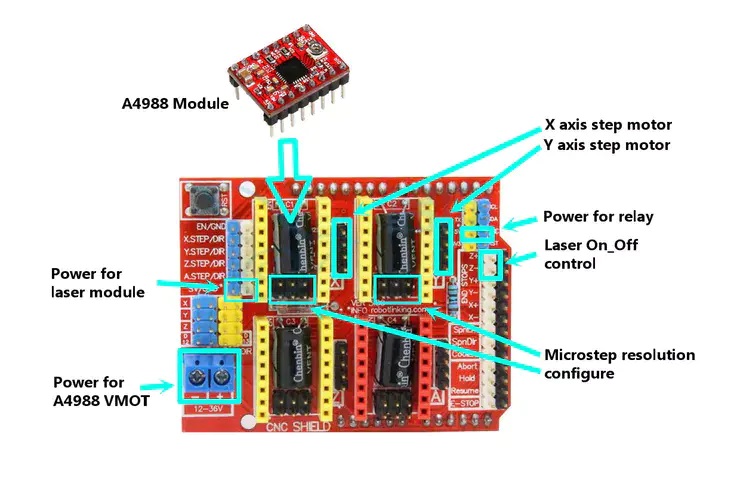

CNC Shield V3相關功能的引腳定義。
Arduino UNO R3 的引腳定義。綠色標記是 Arduino 的引腳定義，紫色標記是數控Shield V3 的引腳定義。

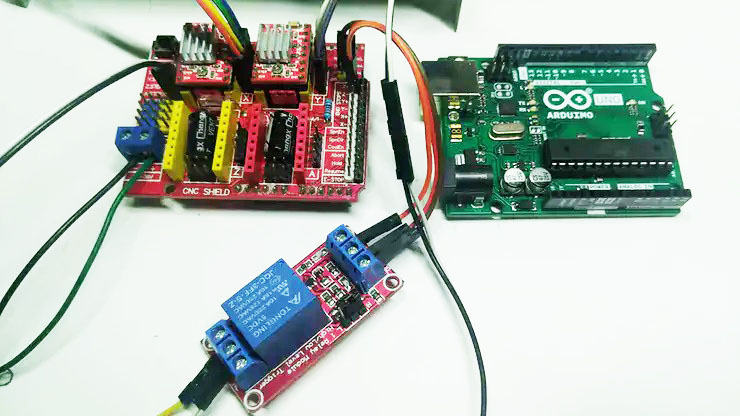

下面是需要用到的Arduino UNO R3、CNC Shield V3、以及繼電器模塊，安裝時只要將CNC Shield V3插入Arduino UNO R3對應的接口插座即可。

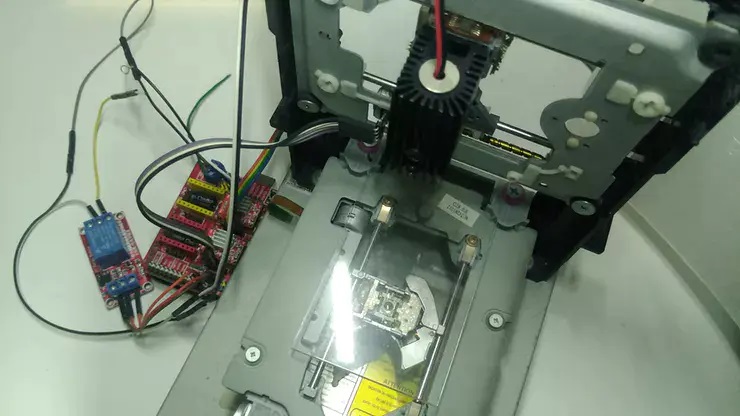

將X、Y軸步進電機運動機構及激光模塊安裝到之前準備好的支架上。
第四步、 GRBL 固件燒錄
固件可以使用XLoader燒錄，或者用Arduino IDE編譯并上傳。
本作品采用XLoader進行燒寫，GRBL固件版本號為grbl_v0_9j，其他固件版本類似，請自行測試。
方法一：XLoader刻錄
1.準備XLoader刻錄機，grbl_v0_9j.hex固件。
2、Arduino控制板連接到電腦USB串口。
3.打開XLoader燒錄器，選擇grbl_v0_9j.hex ，點擊上傳進行燒錄。

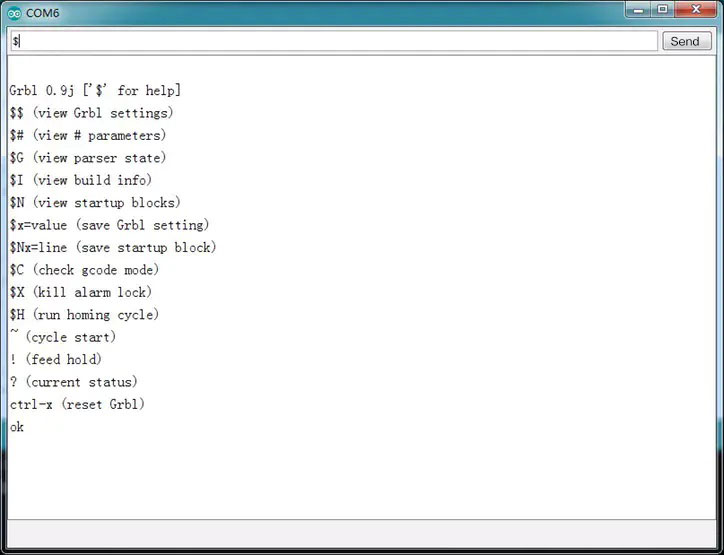

4、軟件燒寫成功后，再次上電，串口會輸出如下信息，注意波特率要設置為115200。
方法2：Arduino IDE編譯
1.在Github（https://github.com/gnea/grbl）上下載grbl_v1_1h.zip檔案。
2.打開Arduino IDE，選擇Project -> Load Library -> Add .ZIP Library，選擇下載的壓縮包。
3.選擇文件->示例->grbl->grblUpload
4.點擊upload按鈕進行上傳，配置文件在config.h中，這里不需要修改，使用默認配置即可。
第五步、固件測試
固件上傳成功后，就可以設置固件，打開GRBL上位機軟件CNCjs（這里使用CNCjs作為測試軟件，其他GRBL控制軟件使用方法相同，目的是給arduino發送g-code或者設置指令，可以參考學習使用）。
5.1. 連接Arduino。
5.2. 配置 GRBL 固件。
在控制臺中輸入以下命令：
$100 = 106.666 (x, 步長/毫米) //設置 X 軸速度。
$101 = 106.666 (y, step/mm) //設置 Y 軸速度。
$130 = 36.000（x 最大行程，mm）//設置 X 軸最大行程。
$131 = 36.000 (y 最大行程，mm) //設置 Y 軸的最大行程。
5.3. 測試固件。
使用坐標軸組件中的移動按鈕檢查移動行程是否正確，若移動行程不正確則調整X、Y軸的移動速度。
使用激光器組件中的【激光器測試】與【激光器關閉】測試激光器是否能夠成功開啟與關閉（開啟激光器前請務必佩戴護目鏡）。
第六步、框架結構

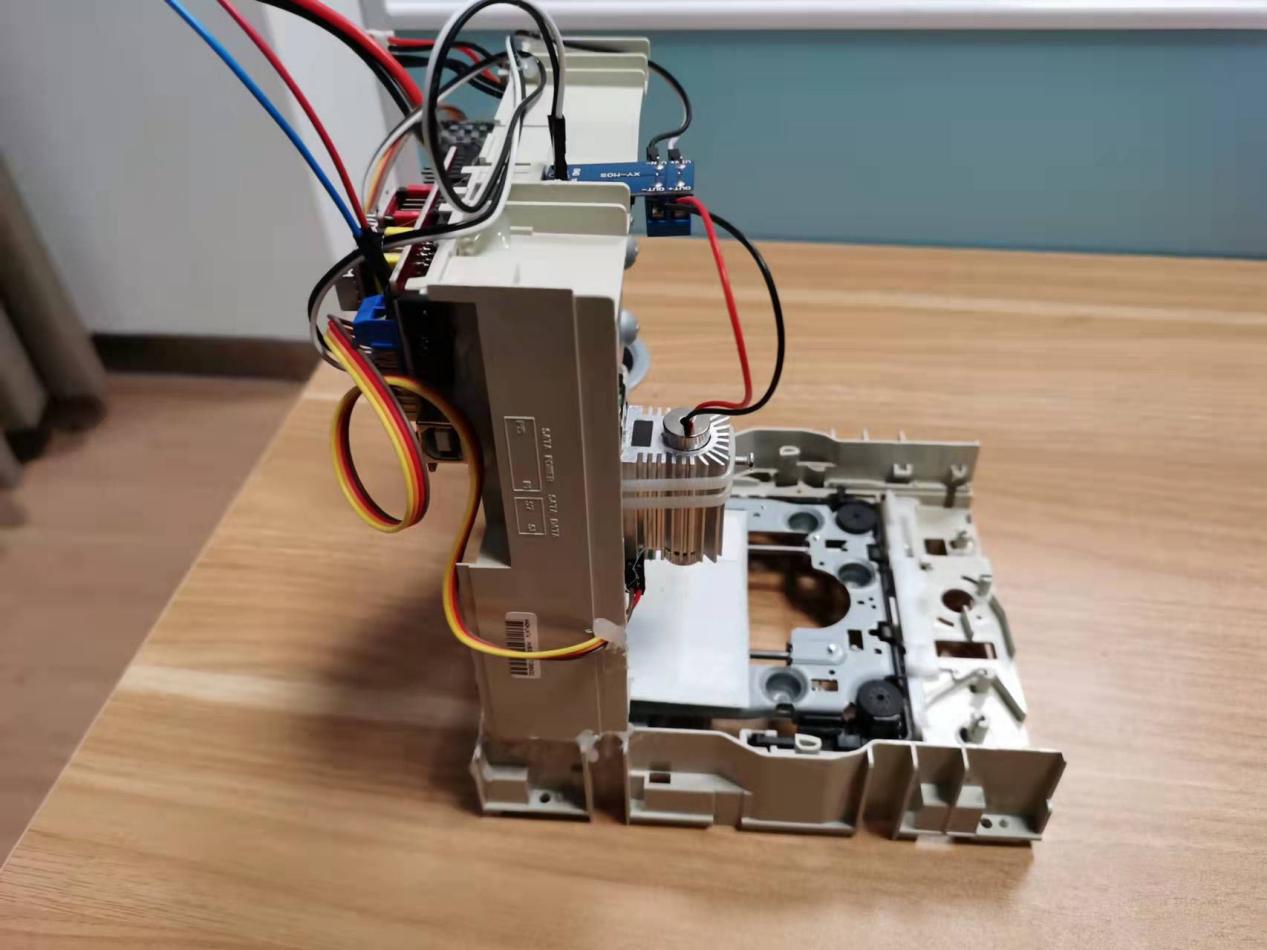

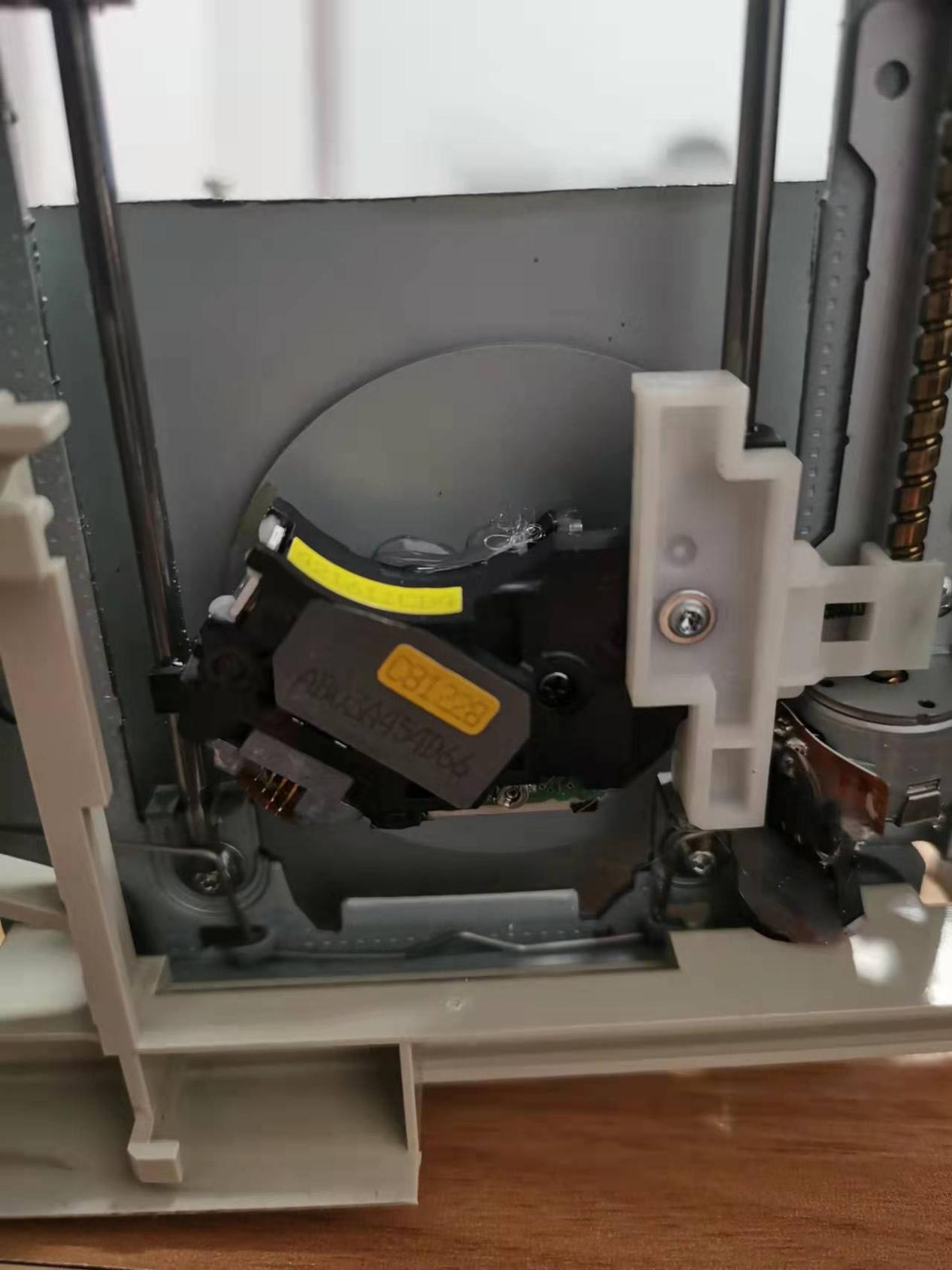

這里制作沒有用到其他材料，全部利用廢棄的光驅外殼打造，所以激光蝕刻機架并不復雜，采用熱熔膠連接。只要實現X軸、Y軸的靈活移動即可。

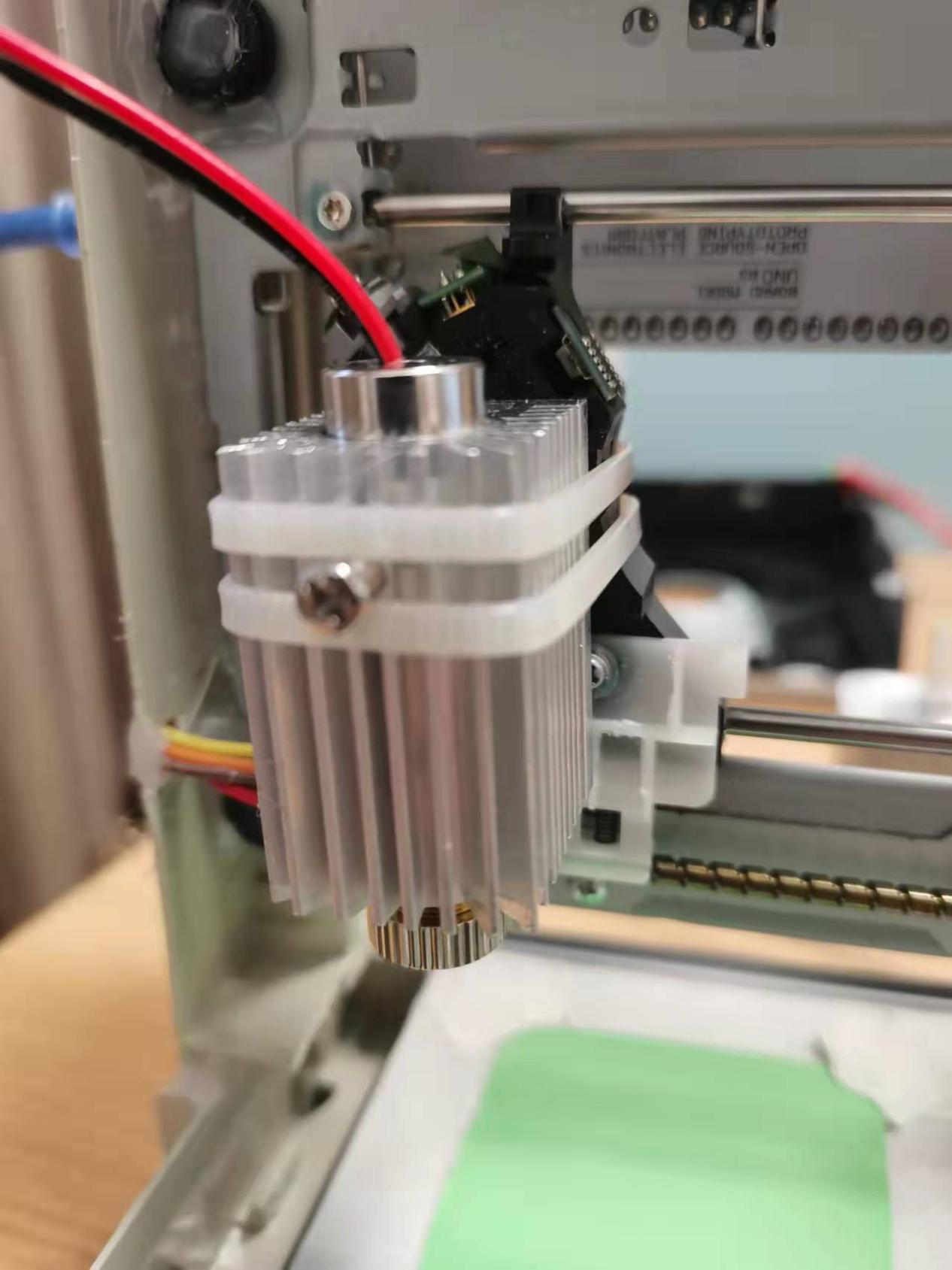

準備一塊合適大小的背板（這里用的是光驅的外殼）粘在底部滑塊上，用扎帶把裝好散熱片的激光頭綁在左右移動的滑塊上，這里的Y軸帶動背板前后移動，X軸帶動激光頭左右移動。
至此，所有硬件部分都連接好了，如果沒有意外的話，激光雕刻系統就可以正常工作了。
第七步、雕刻與調試
雕刻只需要將G代碼文件加載到上位機軟件（CNCjs）中點擊運行即可。生成G代碼的方法有很多，大家可以自行搜索。
接下來是激動人心的時刻，您可以在木材、中密度纖維板、膠合板、丙烯酸、塑料和其他材料上打印一些您喜歡的文字或圖形。
要考慮的事情
1、在決定離開前，需要明確此款激光雕刻機的功率只能雕刻不反射藍、綠、黑色等紅光的亞克力、皮革、小木片，行程為37mmX37mm，僅可用于學習測試，不可商用。
2、重要的事情說3遍：打開激光電源前務必佩戴護目鏡，并提醒周圍的人注意激光雕刻和切割的危險。
3、如果步進電機發燙，需要用十字螺絲刀旋轉A4988驅動器上的電位器，以降低工作電流。
看完上面的內容，你是不是覺得自己制作一臺這樣的激光雕刻機很簡單呢？如果你感興趣的話，趕緊也做一個吧。
